Самосвердлувальні анкери — це вдосконалений тип стрижнів із порожнистих сталевих труб із повною різьбою. SDA являє собою стрижень з повною різьбою з порожнистою сталевою трубкою внутрішнього і зовнішнього діаметрів. Він забезпечений тимчасовим свердлом на кінці для полегшення процесу свердління, з’єднувальним елементом для з’єднання двох планок SDA, гвинтовою гайкою, опорною пластиною тощо. Порожниста сталева труба має одну сторону тимчасового свердла, а інший кінець прив’язаний гайка і сталева опорна пластина. Порожнисту сталеву трубку розміщують у центрі отвору за допомогою центрувача, щоб зберегти її положення. Затирка, яка покриває периферію SDA, захищає SDA в агресивних умовах зовнішнього середовища з одночасною взаємодією ґрунту цементу та цементної планки по всій довжині різьбового з’єднання. Самобуровий жертовний бур варіюється в залежності від породи або ґрунту.

Порожниста сталева труба має більшу міцність на вигин і більшу площу окружності порівняно з суцільною сталевою штангою (ґрунтовим цвяхом) з такою ж площею поперечного перерізу. Завдяки цим перевагам самосвердлильного анкера він має переваги перед іншими для армування суцільних стрижнів, ґрунтових цвяхів і анкерів для скель. Встановлення SDA може виконуватися невеликою буровою машиною, яка може пересуватися у важкодоступних місцях і виконувати роботи з укріплення схилів у важкодоступних місцях. Його застосування не тільки для ґрунту та зміцнення схилів, але також для застосування в тунелях, наприклад, для форестерування для просування тунелів.

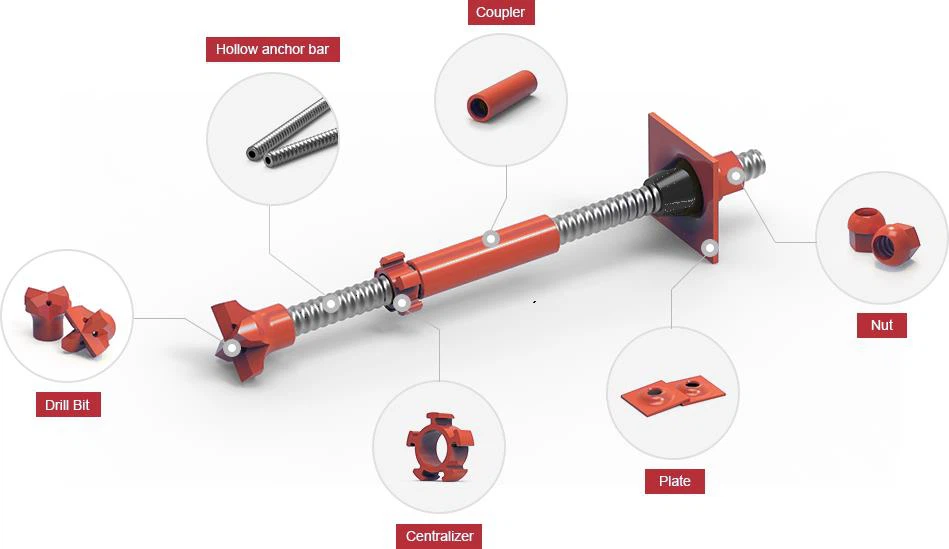

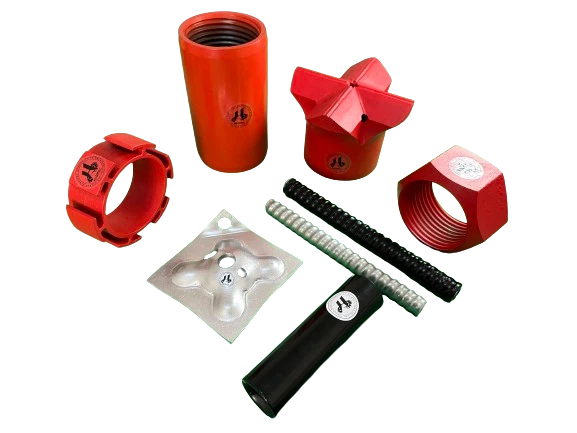

Складові ПДР

● Свердло

Одним з основних компонентів у цій технології є жертовне свердло. Це допомагає одночасно свердлити та вставляти SDA. Це підвищує продуктивність установки ПДР. Жертовна якість свердла визначає покращення швидкості проникнення, продуктивності та економічної ефективності техніки SDA.

● Порожнистий анкерний стрижень

Процес прокатки підвищує межу текучості сталі. Повністю різьбовий порожнистий стержень дозволяє свердлити за допомогою тимчасового свердла на одному кінці та іншого кінця для підключення до стандартного бурового інструменту, який працює одночасно для свердління та цементування. Повна довжина різьблення SDA робить більш вигідним з’єднання решітки з цементним розчином і трубою та дозволяє використовувати з’єднання та муфти бурової установки.

● Муфта

Головна мета з’єднувачів – забезпечити з’єднання між посадочними місцями кожної порожнистої труби. Це основний компонент для передачі енергії від кінця до кінця з’єднання анкера і забезпечує максимальну ударну енергію для бурового долота з меншими втратами.

● Тарілка

Несуча пластина з достатньою товщиною сталевих пластин, що мають центральний отвір, необхідний на торці SDA. Основною функцією цієї плити є передача розтягуючого навантаження SDA на грунт.

● Гайка

Шестигранні гайки виготовлені з високоміцної сталі з належним чином зробленими всіма краями, щоб задовольнити вимоги специфікацій анкерів та інших операцій.

● Центратор

Центратори використовуються для центрування порожнистих стержнів у свердловині та для забезпечення правильного покриття розчином несучого елемента відповідно до відповідних стандартів і як зазначено в дозволах.

застосування

● Стабілізація схилу

Самосвердлільні анкери дуже підходять для стабілізації вивітрюваних або неконсолідованих порід. Ця техніка є кращою формою стабілізації, оскільки техніка SDA є відносно простим і швидким методом встановлення порівняно із застарілими методами.

● Фундаменти з мікропальами

SDA можна використовувати як монополи та мікропалі, оскільки це буронабивні палі, що складаються зі сталевої арматури з ін’єктованим розчином. Ці анкери використовуються як тип мікросвай для стабілізації ґрунту та пов’язаних із цим проблем фундаменту. Ці анкери підходять для навантажень розтягування та стиснення при змінних умовах грунту.

● Тунелювання

Самосвердлюючі анкери найбільше підходять для стабілізації робіт з укріплення тунелів. Здебільшого для м’яких порід і розкривних ґрунтів SDA підходять для захисту дахів.

Специфікація

Тип свердла

ДРИЛЬ ЕІТС
Розрядна форма
Розрядний тип	Clay Bit	XX	ПРИКЛ	EC	ES-F	ES-D	EY	EYY	ECC	EXX	ESS-F

Продуктивність

•гайка（Шестигранник/купол）

опис	R32	R38	R51	T51	T76	T103	T108	одиниця
Розмір ключа	46	50	75	100	100	125	125	мм
Довжина	45	60	70	80	80	80	80	мм
вага	0.4	0.5	1.6	2.7	2.4	2.9	3.1	кг

•Муфта

НІ.	Адаптивний Болт	Зовнішній діаметр мм	Довжина мм	Твердість ПЦ	вага кг	Тип сталі	Тип різьби Л/П рука
1	T30	38	105	25-30	0.45	EN10083-1=4140=42CrMo	L/R
2	T40	54	140	25-30	1.20
3	T52	70	160	25-30	2.30
4	T73	95	235	25-30	4.30
5	T76N	95	200	25-30	4.30
6	T76S	97	220	25-30	5.40
7	T103	123	255	25-30	7.45
8	T108	130	220	25-30	7.4

•Централізатор

Немає.	Зовнішній діаметр мм	Довжина мм	Діаметр отвору мм	Тип сталі	вага кг
1	68	35	35	CK45	0.35
2	70	35	40		0.36
3	85	40	52		0.52
4	95	40	67		0.53
5	125	40	67		0.86
6	140	50	80		1.25
7	170	60	112		2.15
8	65	35	35		0.30
9	70	35	40		0.36
10	85	40	53		0.52
11	103	60	150		1.4
12	110	50	80		0.75
13	140	60	112		1.25
14	150	60	108		1.62

•Порожнистий анкерний стрижень

НІ.	Поверхня Лікування	Зовнішній діаметр мм	Внутрішній діаметр мм	вага к/мг	Тип сталі	Тип різьби Л/П рука	Граничне навантаження KN	Навантаження на текучість KN	Номер частини
НІ.	Поверхня Лікування	Зовнішній діаметр мм	Внутрішній діаметр мм	вага к/мг	Тип сталі	Тип різьби Л/П рука	Граничне навантаження KN	Навантаження на текучість KN	Номер частини
1	Епоксидне покриття або гаряче цинкування	25	14	2.30	EN10083-1=4140=42CrMo	L/R	200	150	R25N-14
2		32	21	2.90			280	230	R32N-21
3			18.5	3.40			280	230	R32N-18.5
4			16	3.60			360	280	R32S-16
5			15.5	3.80			405	350	R32SS-15.5
6		38	19	5.50			500	400	R38N-19
7		38	21	4.80			500	400	R38N-21
8		51	36	7.00			550	450	R51L-36
9		51	33	8.40			800	630	R51N-33
10		30	11	3.41			320	260	T30-11
11			14	2.87			275	220	T30-14
12			16	2.70			245	190	T30-16
13		40	16	6.60			660	525	T40-16
14		40	20	5.60			540	425	T40-20
15		52	26	9.87			925	730	T52-26
16		64	44	11.60			1042	900	RR 64-44
17		73	53	14.10			1160	970	T73-53
18			56	10.75			1035	830	T73-56
19			45	17.80			1585	1270	T73-45
20			35	21.20			1865	1430	T73-35
21		76	45	15.00			1900	1500	T76S-45
22			51	19.70			1600	1200	T76N-51
23			54	15.80			1620	1220	RR 76-54
24		103	78	25.30			2270	1800	T103-78
25		103	51	44.60			3660	2670	T103-51
26		108	82	27.90			2580	1980	RR 108-82
27		111	82	25.00			2640	2000	T111L-82
28		111	75	34.50			3650	2750	T111N-75
29		127	111	28.90			2320	2030	T127-111
30		130	60	75.00			7940	5250	T130-60

•Тарілка

Немає.	Адаптивний Варити	Розмір мм	Товщина мм	Діаметр отвору мм	вага кг	Тип сталі
1	R25N	150*150	8	30	1.40	Q235B
2	R32L/R32N	200*200	10	35	3.00
3	R32S/R32SS	200*200	12	35	3.70
4	38N	200*200	12	41	3.60
5	51L	200*200	30	60	8.80
6	51N	200*200	40	60	18.50
7	T30	200*200	8	36	2.45
8	T40	200*200	12	54	3.50
9	T52	220*220	35	65	12.15
10	T73	250*250	40	80	18.50
11	T76N/T76S	250*250	40	80	19.50
12	T103	300*300	50	110	33.00
